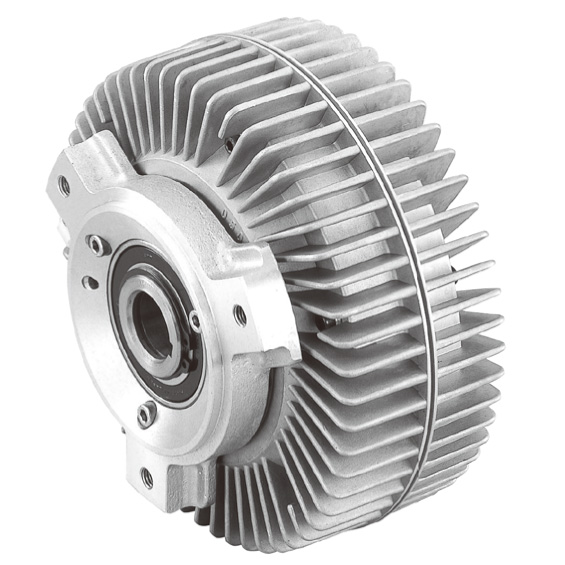

PHB-025~100
Introducción de producto
| Tipo | Torsión Fija Nm (kgfcm) | Capacidad (75°C) | Momento de Interino (kg-m2) | Peso (kg) | Velocidad máx. de Rotación (r/min) | Peso del polvo magnético (g) | ||
|---|---|---|---|---|---|---|---|---|
| Corriente Eléctrica (A) | Energía Eléctrica (W) | Tiempo de Atracción (S) | ||||||
| PHB-025 | 2.5(25) | 0.73 | 17.5 | 0.15 | 9.4 x 10-3 | 7.4 | 1,800 | 39 |
| PHB-050 | 5(50) | 0.94 | 22.6 | 0.17 | 2.3 x 10-2 | 11 | 1,800 | 60 |
| PHB-100 | 10(100) | 1.21 | 28.8 | 0.30 | 9.75 x 10-2 | 21.5 | 1,800 | 117 |
Comentarios :
- El aire comprimido para el enfriamiento debe estar seco y desengrasado.
- La torsión inactiva del tipo debe ser inferior al 3% de la torsión fija.
Dimensión
| Tipo | L1 | L2 | L3 | L4 | L5 | L6 | L7 | D1 | D2 | D3 | D4 (G7) | D5 | P | Cuerpo del eje | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Senda | Profundidad | D (h7) | W (p7) | T (0-0.2) | |||||||||||||
| PHB-025 | 108 | 75 | 29 | 25 | 100 | 1.1 | 4 | 180 | 166 | 140 | 100 | 21 | M10 | 19 | 20 | 5 | 22 |
| PHB-050 | 120 | 88 | 27 | 5 | 115 | 1.3 | 5 | 220 | 172 | 150 | 110 | 31.4 | M10 | 19 | 30 | 7 | 33 |
| PHB-100 | 140 | 106 | 29 | 5 | 130 | 1.65 | 5 | 275 | 190 | 150 | 110 | 37 | M10 | 22 | 35 | 10 | 38.5 |
Comentario : Dimensión en mm.
- Aston Tech Ltd. se reserva el derecho de cambiar los materiales y especificaciones sin aviso previo.
